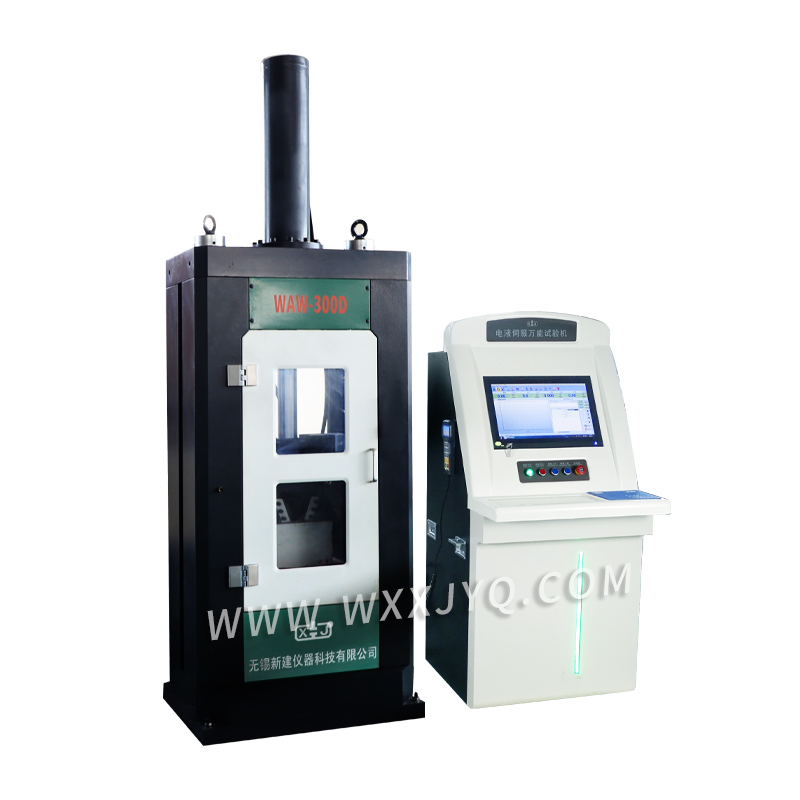

WAW系列单空间电液伺服万能试验机

产品信息：



单空间万能试验机是一款专为拉伸试验设计的高速，高精度试验机。其结构简单，使用双向上置油缸设计，伺服串联双泵驱动，伺服泵和数字阀复合控制方式，油缸运动速度快。内置安装的液压钳口，下置安装的法兰式负荷传感器。低能耗，低发热，特别适合于高强度，连续的拉伸试验场合。



产品特点：

1）上置式双向油缸，增强型 4 立柱单空间结构，更大的工作空间。

2）主缸采用伺服泵+数字阀双回路驱动，在保证高精度时拥有极低噪音，低发热。

3）液压钳口采用独立的泵驱动，不受主泵压力变化影响。

4）内置油缸结构的半封闭式液压钳口。

5）分体式泵站，散热油箱，配以低能耗的伺服泵系统，持续工作时无需额外散热。

6）标配带有彩色液晶显示的线控手柄，可以对油缸，泵，钳口，试验状态实现遥控，并可以显示当前试验实时数据和工作状态。

7）采用法兰式负荷传感器，高精度，高灵敏度，彻底消除油缸摩擦力误差。

8）分离式控制柜设计（完全杜绝泵站震动对电脑的影响），符合人体工程学的整体结构。采用一体式工业平板电脑。

9）预留通讯接口，可以接驳全自动引伸计和全自动钢筋进料系统。

10）上梁可降落结构，用于降低主机高度进行运输或者搬运至室内，到达目的位置后，使用油缸升起上梁，再进行固定安装。





型 号： 300D/600D/1000D

试验空间： 单空间

反力框架：2/4 柱框架

空间调节 ：高速油缸

工作油缸 ：双向油缸

控制方式：伺服泵

显示仪表：19 寸工控电脑

钳口形式 ：单端开口

液压夹头： 内嵌机械手

耐磨衬板： 有

控制面板：2.4 寸液晶线控器

载荷测量：法兰式负荷传感器

载荷精度： 0.5级

主缸油泵 ：径向柱塞泵×2（双泵）

油泵电机：交流伺服电机

联网方式：试验软件集成





技术参数：

型号	300D	600D	1000D
zui大实验力（kN)	300	600	1000
载荷示值精度等级	0.5	0.5	0.5
拉伸夹头间zui大距离(mm)	760	700	680
两立柱间有效距离(mm)	545	474*324	560*365
扁试样夹持厚度(mm)	0-10	0-13	0-13
扁试样夹持的zui大宽度(mm)	75	90	110
圆试样夹持直径(mm)	φ10-φ20 φ20-φ32	φ13-φ26 φ26-φ40	φ13-φ26 φ26-φ40
工作活塞直径×行程(mm)	φ160x600	φ200x580	φ250x680
活塞上升速度(mm/min)	0-300(*)	0-300(*)	0-200(*)
油泵电动机功率(kW)	3kW	5.5kW	5.5kW
主油泵zui大流量(L/min)	1.89	4.51	4.51
辅助泵zui大流量(L/min)	7.56	10.59	10.59
液压夹头装置	内置式	内置式	内置式
拉伸钳口形式	单端开口	单端开口	单端开口
电源电压	380V*3+N	380V*3+N	380V*3+N
主机外形尺寸(mm)	900*600*2656（高）mm	750x610x2604(高)mm	845*650*3065(高)mm
主机/测控柜重量(kg)	1000/300	1600/300	2500/300
